Joints d'étanchéité en caoutchouc – Guide des composants d'étanchéité statique et dynamique

Les ingénieurs sont confrontés à un défi permanent : choisir le joint d'étanchéité adapté à chaque application. Chaque jour, vous consultez des plans, ouvrez des manuels de maintenance ou parcourez une ligne de production. Une bride fuit. Un cylindre tombe en panne.Un arbre est en train de s'user.Le coupable ? Bien souvent, un choix inadéquat de joint d'étanchéité. Ce guide propose des cas pratiques pour vous aider à choisir entre les joints en caoutchouc, les joints anti-poussière, les V‑seals et les joints toriques.

Étanchéité statique pour les joints fixes

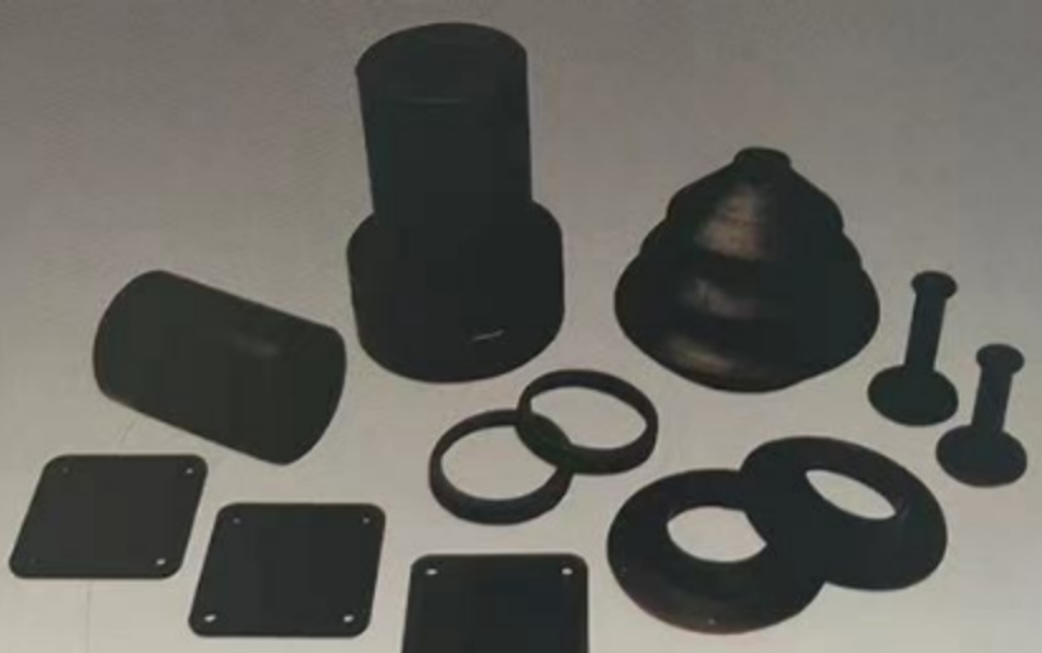

Pensez à un corps de pompe : deux surfaces métalliques boulonnées l'une contre l'autre. Elles paraissent planes, mais au microscope, elles sont couvertes de rayures, de traces d'outillage et de minuscules creux. Le fluide emprunte ces chemins. Une joint en caoutchouc est intercalé entre les deux pièces. Vous serrez les boulons ; le joint se comprime, s'infiltre dans ces irrégularités et stoppe la fuite. Utilisez‑les sur les corps de pompe, les couvercles de soupapes, les brides de tuyauterie et les panneaux d'accès. De grandes surfaces ? Des formes irrégulières ? Aucun problème. Si votre application implique deux surfaces fixes à étancher, un joint en caoutchouc constitue souvent la solution. N'oubliez pas : ils ne sont pas destinés aux pièces en mouvement.

Joints dynamiques pour arbres à mouvement alternatif et rotatif

Considérons à présent un vérin hydraulique installé sur une pelle rétrocaveuse. La tige s'étend et se rétracte, glissant à l'intérieur et à l'extérieur du cylindre. Poussière, boue et sable sont omniprésents. Si ces contaminants parviennent à franchir le joint de tige, ils rayent la paroi du cylindre, endommagent le piston et compromettent l'ensemble de l'appareil. Que faut‑il alors ajouter ? Les joints anti‑poussière s'imposent sur les vérins hydrauliques, les actionneurs pneumatiques, les guides linéaires, ainsi que sur toute tige en mouvement alternatif exposée à la saleté.

Installez-les sur la face externe du joint d'étanchéité principal. Leur rôle est d'assurer l'exclusion, et non la rétention. Une lèvre flexible nettoie la tige à chaque rétraction, éliminant la boue, les particules de saleté et les gouttelettes d'eau. Si votre équipement fonctionne dans des environnements poussiéreux, boueux ou humides, un joint anti-poussière prolongera considérablement sa durée de vie. Ils constituent la première ligne de défense contre la contamination. Remplacez-les régulièrement ; ils s'usent plus rapidement que les joints d'étanchéité aux pressions.

Mais qu'en est-il des arbres tournants ? Moteurs électriques, réducteurs, rouleaux de convoyeur… Ces arbres tournent à grande vitesse, souvent désalignés, parfois dotés de surfaces rugueuses dues à l'usure. Un joint à lèvre standard s'échaufferait rapidement, émettrait des grincements et tomberait en panne prématurément. Dans ces conditions, une géométrie différente s'avère plus adaptée. Les joints V‑seal constituent le choix idéal pour les arbres tournants présentant un désalignement, un décalage radial ou des surfaces rugueuses.

La section transversale en forme de V est ingénieuse. Lorsque l'arbre tourne, la force centrifuge projette le joint d'étanchéité vers l'extérieur. Celui-ci ne touche qu'à peine la contre‑face, ce qui réduit au minimum les frottements. Cette géométrie engendre un effet de pompage qui éloigne les particules de saleté du joint. Aucun ajustement serré n'est nécessaire : il suffit de le glisser sur l'arbre, et il se centre automatiquement. Ces joints s'emploient sur les moteurs électriques, les arbres d'entrée et de sortie des boîtes de vitesses, les équipements agricoles et les rouleaux de convoyeurs. Ils supportent des vitesses de rotation allant jusqu'à 20 mètres par seconde et tolèrent des désalignements angulaires susceptibles d'endommager d'autres joints. Le montage est rapide et ne requiert aucun outil spécial.

Joints toriques universels pour des applications variées

Alors, quand utilise-t-on le joint le plus répandu de tous ? Partout ailleurs. Les joints toriques constituent le joint par défaut pour quasiment tout : vérins hydrauliques, vannes pneumatiques, raccords à connexion rapide, raccords pour fluides, ainsi que d'innombrables applications statiques et dynamiques. Le principe est simple : une déformation contrôlée. On réalise une gorge, on y insère le joint torique, puis on le comprime avec la pièce correspondante. La section circulaire s'aplatit, créant deux points de contact d'étanchéité. La pression interne pousse le joint vers le côté basse pression, augmentant ainsi la pression de contact. Auto‑amplification. Fonctionne du vide jusqu'à des pressions très élevées. Fonctionne de –50 °C à 200 °C, à condition d'utiliser le matériau adéquat. Si vous disposez d'une gorge, un joint torique y trouvera probablement sa place.
